在電子維修、電源設計、工業設備的日常故障里，有一個現象幾乎人人都遇到過：設備一炸機、一短路、一出故障，最先燒壞、最容易擊穿、最常見的損壞件，就是高壓MOS管。

它常常被吐槽“太脆弱”“質量差”“一燒就壞”，可它又同時是充電器、開關電源、家電、充電樁、新能源設備里必不可少、無可替代的核心器件。

高壓MOS管到底是脆弱，還是強大？為什么所有危險都先讓它扛？今天這篇文章，一次性講透真相。

一、它不是脆弱，是站在最危險的“第一道防線”

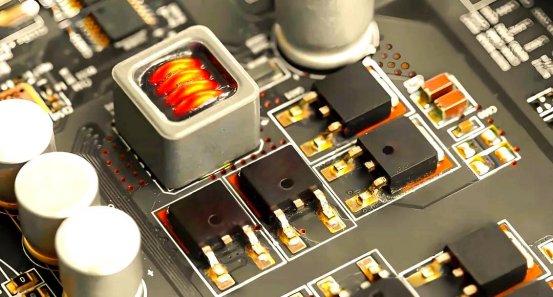

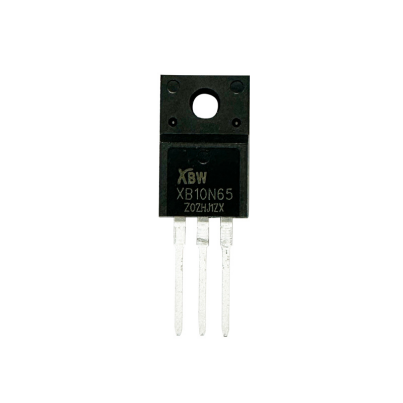

高壓MOS管，在電路里的位置非常特殊——市電進來、高壓整流后，第一個承擔高壓、大電流、高頻開關的元件就是它。

它的工作環境，用“極限”二字形容毫不夸張：

? 常年承受300V~1200V的高壓

? 每秒開關數萬至數十萬次

? 控制整機主電流，稍有異常就滿負荷承壓

? 工作溫度輕松超過100℃

? 雷擊、浪涌、上電沖擊、負載短路，它永遠第一個面對

換句話說：整機所有的風險，MOS管先扛；所有的高壓，MOS管先擋。

它看起來脆弱，只是因為它站得最前、責任最重、沒有退路。

二、設備一燒先壞MOS管，真正原因只有4個

1. 過壓擊穿：沒有任何緩沖余地

高壓MOS管的耐壓值（Vds）是硬指標，一旦電路出現浪涌、雷擊、尖峰電壓，超過它的承受范圍，會在微秒級直接擊穿短路。

它不像電阻、電容有一定緩沖空間，MOS管對過壓幾乎是零容錯。

2. 過流炸管：瞬間發熱無法挽救

當設備短路、過載、變壓器異常時，電流會瞬間暴增。MOS管導通電阻極低，電流越大、發熱越快，幾毫秒就能從常溫飆升到燒毀溫度，直接炸裂、燒黑、炸穿PCB。

這也是維修中最常見的“炸MOS”現象。

3. 驅動異常：最隱蔽的“殺手”

驅動電壓不穩、驅動電阻不匹配、電路干擾、波形畸變，都會讓MOS管進入半導通狀態。

此時它不是完全開/關，而是像一個大功率電阻一樣瘋狂發熱，最終熱失控燒毀。這是電源炸管最高發、最容易被忽略的原因。

4. 散熱不足：高溫慢慢“殺死”它

高壓MOS管本身功耗大、發熱高。如果散熱片太小、導熱硅脂失效、風道堵塞，溫度會持續升高，導致內阻變大、耐壓下降、漏電流增加，最終自己把自己燒穿。

三、你只看到它脆弱，卻沒看到它有多強大

盡管高壓MOS管損壞率極高，但它依然是現代電子設備不可替代的核心。

它的強大，體現在這4點：

1. 能扛高壓，是強電設備的基礎

從600V、650V到1200V高壓MOS，專門為市電、工業、新能源場景設計。沒有它，家電、快充、電動車、充電樁都無法實現高壓控制。

2. 開關速度極快，讓設備更高效省電

它能在極短時間內完成導通與關斷，損耗極低，讓電源更小、更輕、更涼、更節能，這是傳統器件無法比擬的優勢。

3. 以小控大，控制能力極強

通過微弱的電壓信號，就能控制巨大的高壓與電流，實現低壓控制高壓、小信號控制大功率，是電路里真正的“開關之王”。

4. 犧牲自己，保護整機

很多時候MOS管先燒毀，其實是在保護后面更貴重的芯片、主板、CPU。它擊穿短路后，會觸發保險、電阻熔斷，把故障限制在最小范圍，避免整臺設備報廢。

從安全角度看：MOS管先壞，其實是最好的結果。

四、想讓MOS管更耐用？記住這5點

1. 選型時耐壓留足余量，不要剛好夠用

2. 優化驅動電路，避免半導通發熱

3. 保證良好散熱，使用合格散熱片與導熱材料

4. 增加吸收回路，抑制高壓尖峰

5. 堅決不用劣質、散新、無保障MOS管

五、結語：脆弱是外表，強大是本質

高壓MOS管，就像電路里的守護者。

平時默默承受高壓、高溫、高頻的考驗，一旦危險來臨，它第一個擋在前面，用自身損壞換來整機安全。

它不是脆弱，而是責任太重、位置太前、壓力太大。

下一次再看到燒毀的MOS管，不必再抱怨它易壞。正是這些看似“脆弱”的元件，撐起了我們每天使用的充電器、家電、電源與新能源設備。

選對一顆可靠的高壓MOS管，設備更穩定，返修更少，安全更有保障。
